防水行業(yè)“大事件”——多地高溫預(yù)警，改性瀝青卷材迎“挑戰(zhàn)”！

瀏覽：1374次，時(shí)間：2022.08.03

近日，中央氣象局持續(xù)發(fā)布高溫黃色預(yù)警，全國高溫范圍將繼續(xù)擴(kuò)大，局地超過40℃。此次高溫天氣過程持續(xù)時(shí)間長、局部強(qiáng)度大。作為西南的省會(huì)城市，成都主城區(qū)的氣溫都快奔四了，電風(fēng)扇都變成電吹風(fēng)啦.....

在高溫天氣進(jìn)行防水施工，安全隱患更多，給施工也創(chuàng)造了難題，作為建筑工程防水專業(yè)的同仁們，正在酷暑防水施工作業(yè)的同志們，你們辛苦了！為確保安全作業(yè)，并保證工程防水效果，我們整理了高溫改性瀝青卷材施工的的注意事項(xiàng)分享給大家。

一、防水產(chǎn)品結(jié)構(gòu)

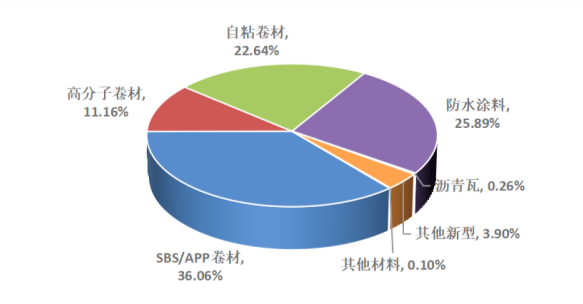

根據(jù)中國建筑防水協(xié)會(huì)2021年度防水產(chǎn)品統(tǒng)計(jì)不難看出目前的防水行業(yè)主要是改性瀝青卷材占據(jù)了主導(dǎo)地位，改性瀝青卷材（熱熔SBS/APP卷材+自粘卷材）占總體的58.7%。改性瀝青卷材主要是瀝青基質(zhì)為主材，添加高聚物進(jìn)行改性，同時(shí)加入胎基增強(qiáng)材料或覆面層，大大改善了瀝青的感溫性，提高了卷材的機(jī)械力學(xué)性能和大氣穩(wěn)定性。廣泛用于屋面、地下建筑和構(gòu)筑物的防水、防潮工程中。

二、熱熔改性瀝青防水卷材常見問題及處理措施：

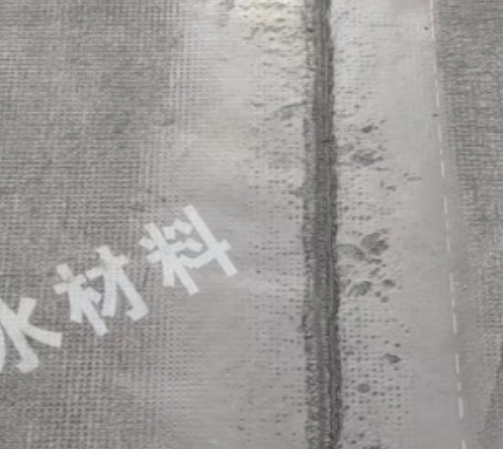

1、如：熱熔改性瀝青卷材施工后容易出現(xiàn)搭接邊收縮現(xiàn)象。

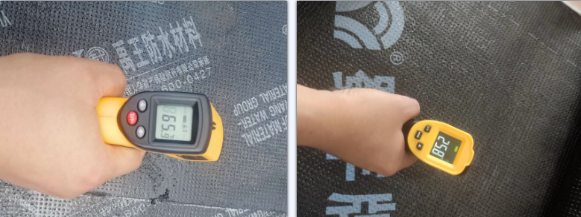

1）原因分析：改性瀝青卷材是以瀝青基為主的黑色瀝青，屬于吸熱的材料，熱熔卷材施工后在太陽暴曬下，黑色卷材吸熱迅速升溫，經(jīng)過測試，屋面上卷材表面溫度達(dá)到66℃左右；而到了晚上隨著溫度的下降，屋面上卷材表面溫度也快速降至25℃左右，導(dǎo)致改性瀝青卷材的溫差驟變達(dá) 40 度以上。未作保護(hù)層的熱熔瀝青卷材高溫環(huán)境下遭遇雨水侵襲，反復(fù)的熱脹冷縮環(huán)境造成的卷材收縮。

2）采取措施

①熱熔瀝青卷材施工前先展開平鋪，放置 15 分鐘左右以釋放卷材應(yīng)力。

②熱熔瀝青卷材夏季施工首選滿實(shí)滿粘進(jìn)行施工，務(wù)必要保證基層干燥，平整，有效滿粘，短邊搭接處必須保證長度方向2米以上的滿粘距離。

③加強(qiáng)材料生產(chǎn)原料、配方、工藝的控制，提高產(chǎn)品質(zhì)量。

2、如：瀝青卷材上表面為聚乙烯膜的老化。

1）原因分析：

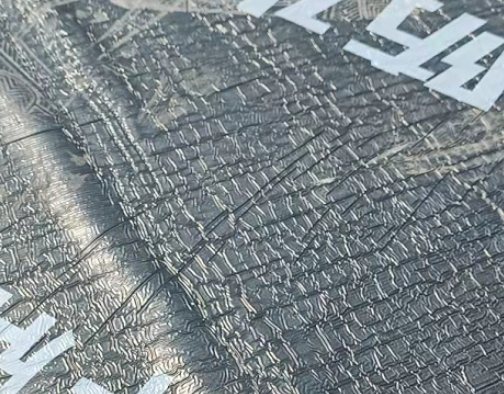

改性瀝青防水卷材上表面為聚乙烯膜（PE）的在施工完成不作保護(hù)層的情況下，隨著日曬、雨淋等環(huán)境影響，表面PE膜出現(xiàn)開裂、風(fēng)化、風(fēng)吹剝離現(xiàn)象，且黑色瀝青面持續(xù)吸熱，高溫氣候也會(huì)出現(xiàn)粘腳問題。隨著卷材曝曬時(shí)間的延長，瀝青卷材表面開始出現(xiàn)表層龜裂紋至逐漸裂紋加深，使材料曝曬老化變得肉眼可見。

2）采取措施

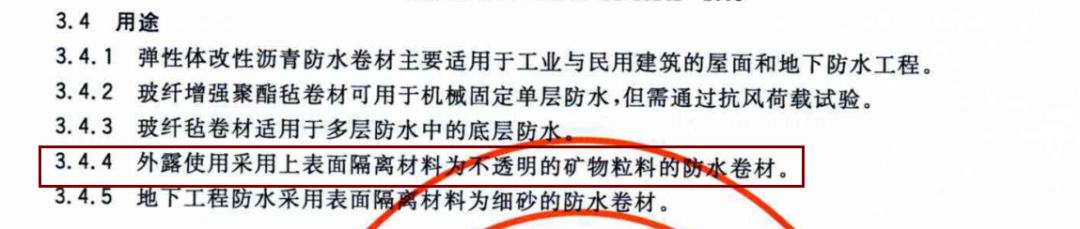

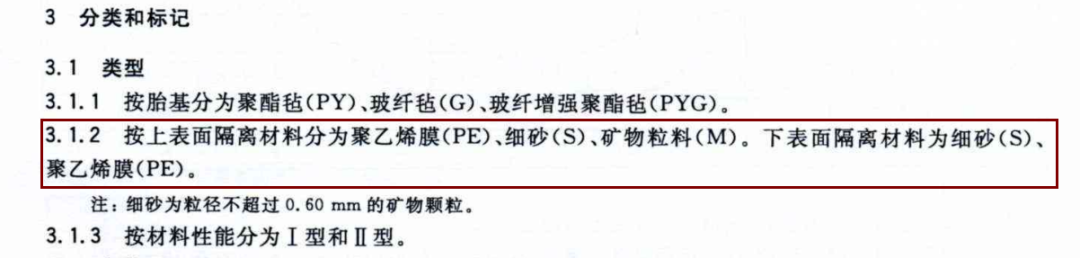

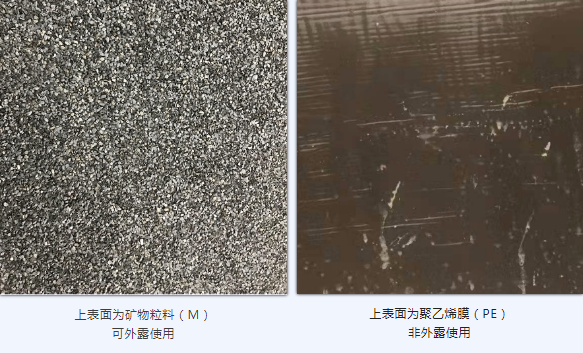

做好選材：改性瀝青卷材聚乙烯（PE）膜面的嚴(yán)禁外露使用。國標(biāo)GB18242-2008《彈性體改性瀝青防水卷材》或GB18243-2008《塑性體改性瀝青防水卷材》明確要求“外露使用應(yīng)采用上表面隔離材料為不透明的礦物粒料（M）的防水卷材”。

自粘瀝青防水卷材常見問題及處理措施

衛(wèi)生間防水做法及步驟返回

官方微博官方微信阿里巴巴

阿里巴巴批發(fā)店

400-6899-550

7*24小時(shí)客服電話

在線客服

服務(wù)時(shí)段：8:30-22:00
